13串54V分口锂电池保护板方案

  保护板定制     |      2017-12-22 08:46
产品名称:13串分口锂电池保护板
规格型号:HCX-PCB-D855
物料编码:D885LI13S20A-02(13串分口保护板)
产品描述:支持13S串3.7V锂电池,支持高达25A连续放电电流、25A充电电流。本保护板具有单串电芯过压、欠压、放电过流和短路等硬件保护功能。
保护参数:

1.电压保护Voltage protection

项目ITEM: 保护值Protection thresholds
额定电压 13串54.6V TBD
静态自耗电流 50 ua
持续充电电流 5 A
持续放电电流 20(峰值25A ) A
过充电检测电压Over-charge detection voltage (per cell) 4.250± 20mV (可调) V
过充电延时间Over-charge detection delay time 700mS -1300mS S
过充电恢复电压 Over-charge release voltage (per cell) 4.150± 20mV (可调) V
过放电检测电压Over-discharge detection voltage (per cell) 2.8± 20mV V
过放电延时间Over-discharge detection delay time 700mS -1300mS S
过放恢复电压Over-discharge release voltage (per cell) 3.0± 80mV (可调) V
2.电流保护Current protection
项目ITEM: 保护值Protection thresholds:
充电过流保护电流 25±2A (可调)
充电过流检测延迟时间Over-current detection delay time 1 1000±200mS mS
过电流1保护电流Overcurrent 1 protection current 60± 5A(可调) A
过流检1测延迟时间Over-current detection delay time 1 1000±200mS mS
过电流2保护电流Overcurrent 2 protection current 125±10A A
过流检2测延迟时间Over-current detection delay time2 50±10mS mS
短路保护SCD detection >=300A(以客户实际电池测试为准) A
负载短路检测延迟时间SCD delay time 125-400 uS
过电流/短路保护恢复 移除负载 恢复

3.温度值Temperature thresholds
项目ITEM: 保护值Protection thresholds:
充电高温温度保护OTC 55℃(可调)
放电高温温度保护OTD 75℃(可调)
充电低温温度保护UTC -10℃(可调)
放电高温温度保护UTD -25℃(可调)

4.均衡
均衡开启电压  4.20± 20mV(可选择) V
均衡电流 20mA±6 mA

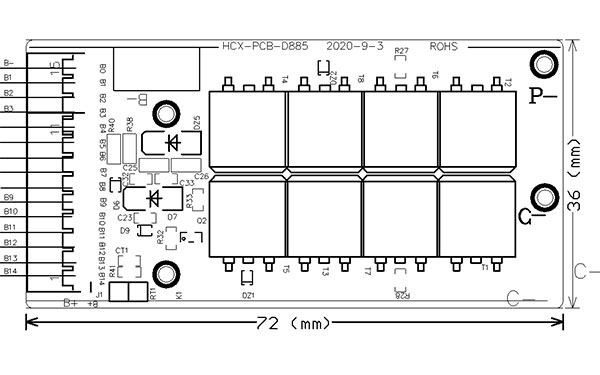

5.PCB尺寸图
PCB尺寸图
PCBA尺寸72×36(高度11±1mm)

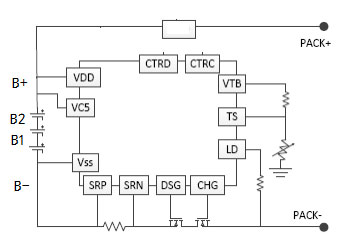

示意图 : 方框图
方框图

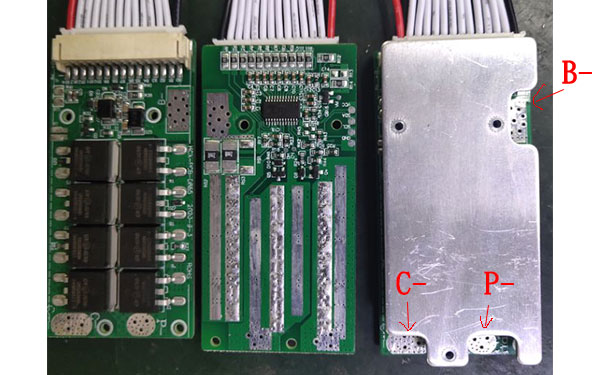

6.接口定义
接口 符号说明
PACK-(P-) 充电时接充电器负极  放电时接负载负极.此接口为大电流接口,请根据负载电流选用合适规格的线材
BATT-(B-) 接电池负极.此接口为大电流接口请根据负载电流选用合适规格的线材
3.7V(B1) 第1节电芯正极第2节电芯负极3.7V
7.4V(B2) 第2节电芯正极第3节电芯负极7.4V
11.1V(B3) 第3节电芯正极第4节电芯负极11.1V
------ -------------------------
B+ 第13节电芯正极
PACK+(P+)/B+ 充电时接电源正极,放电时接负载正极.此接口为大电流接口,请根据负载电流选用合适规格的线材

7.主元器件清单
HCX-PCB-D885/72*36*1.6MM/FR-4/绿油白字 PCS 1 PCB底板
MOSFET/CRSS052N08NP/85V/120A/VGS≤5.2mΩ/TO-263 PCS 5
IC/OZ7714 PCS 1 U1
接线示意图
接线示意图
