产品名称：8串80A同口铁锂电池保护板
规格型号：D528A+D528B（集成方案77905）
产品描述：8串铁锂充放电80A同口无均衡
保护参数：
1.电压保护Voltage protection
2.电流保护Current protection
3.温度值Temperature thresholds
4.均衡
保护参数：
1.电压保护Voltage protection
| 项目ITEM: | 保护值Protection thresholds: | |
| 充电电压 | 28.8V | TBD |
| 过充电检测电压Over-charge detection voltage (per cell) | 3.90± 20mV (per cell) | V |
| 过充电延时间Over-charge detection delay time | 1 | S |
| 过充电恢复电压 Over-charge release voltage (per cell) | 3.70± 50mV (per cell) | V |
| 过放电检测电压Over-discharge detection voltage (per cell) | 2.0± 50mV (per cell) | V |
| 过放电延时间Over-discharge detection delay time | 1 | S |
| 过放恢复电压Over-discharge release voltage (per cell) | 2.4± 100mV (per cell) | V |
| 项目ITEM: | 保护值Protection thresholds: | |
| 硬件放电过流检测 1 | 150A ± 15A | |
| 过电流1延时Over-current detection delay time 1 | 650-830 | ms |
| 过电流2检测电压Over-current detection2 | 300A ± 30A | |
| 过电流2延时Over-current detection delay time 2 | 60-150 | ms |
| 短路保护SCD detection | >=600A | |
| 负载短路检测延迟时间SCD delay time | 360 | uS |
| 电过/短路保护恢复 | 移除负载 恢复 |
| 充电高温温度保护OTC | 50℃ | 10KNTC |
| 放电高温温度保护OTD | 70℃ | 10KNTC |
| 充电低温温度保护UTC | -5 ℃ | 10KNTC |
| 放电低温温度保护UTD | -20℃ | 10KNTC |
| 均衡开启电压 | / |
| 均衡电流 | / |

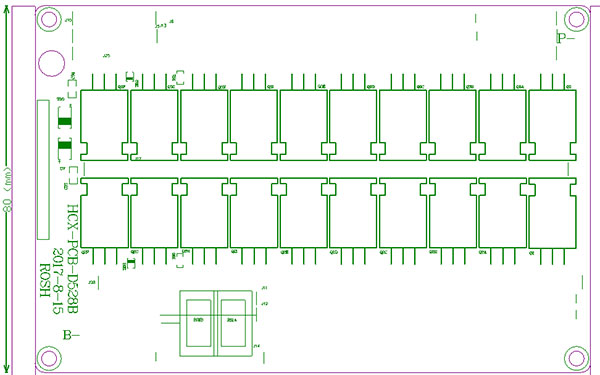

5.PCB尺寸图
PCB尺寸：80×120（高度25mm）
静态电流≦20μA
最大持续充电电流80A
最大持续放电电流80A

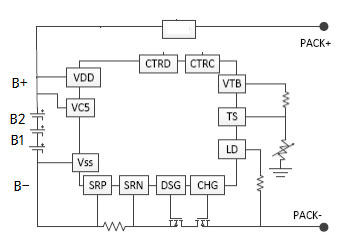

示意图 : 方框图
6.接口定义
7.关键元器件清单
6.接口定义
| 接口 | 符号说明 |
| PACK-(P-) | 放电时接负载负极.此接口为大电流接口,请根据负载电流选用合适规格的线材 |
| BATT-(B-) | 接电池负极.此接口为大电流接口请根据负载电流选用合适规格的线材 |
| 3.7V(B1) | 第1节电芯正极第2节电芯负极3.7V |
| 7.4V(B2) | 第2节电芯正极第3节电芯负极7.4V |
| 11.1V(B3) | 第3节电芯正极第4节电芯负极11.1V |
| ...... | .................. |
| B+ | |
| PACK+(P+)/B+ | 充电时接电源正极，放电时接负载正极.此接口为大电流接口,请根据负载电流选用合适规格的线材 |
| 先接BATT-(B-)线 （2根10#线） 再两接PACK-(P-)线 （2根10#线） |
7.关键元器件清单
| 3-24S控制板 120×80×1.6MM/FR-4 | PCS | 1 | PCB底板 |
| D528A 配板同口 120×80×1.6MM/FR-4 | PCS | 1 | PCB底板 |
| MOSFET/HY4004P/40V/208A/2.5mR/N管/TO-220/HY | PCS | 20 | |
| BQ7790508铁锂/过充3.9V/过放2.0V/过流检测50mV/100mV | PCS | 2 |
