15串20A铁锂同口锂电池保护板方案

 保护板定制     |      2021-04-27 15:38
产品名称:15串铁锂同口锂电池保护板
规格型号:HCX-PCB-D796
物料编码:D796LF15S20A
产品描述:支持11-15串3.7V/3.2V电池,支持高达25A连续放电电流、25A充电电流。本保护板具有单串电芯过压、欠压、放电过流和短路等硬件保护功能。

1.产品参数

项 目 规 格 描 述 参 数 备 注
产品型号 HCX-PCB-D796 15S-20A工作电流 同口
电压 充电电压 54V
电流 最大持续充电电流   带充电过流保护以15±3A保护
  最大持续放电电流 20A
  静态电流(自耗电) ≤60μA
过充保护 过充检测电压 3.75±0.025V
  过充检测延时时间 0.5-1.5S
  过充恢复电压 3.55±0.05V
过放保护 过放检测电压 2.20±0.08V
  过放检测延时时间 0.5-2.0S
  过放恢复电压 2.70±0.1V
过流保护 放电过流1 75±8A
  过流延时时间1 100±50ms
  放电过流2 150±20A
  过流延时时间2 10±5ms
  放过流恢复条件 断开负载或者充电激活
  充电过流 15±3A
  充过流恢复条件 断开充电器
短路保护 短路保护过流 ≥300A
  短路保护检测延时时间 200-500us 短路以客户电池实测为准
  短路保护回复条件 断开负载/充电激活
均衡 单节电芯均衡电压 /
  单节电芯均衡电流 /
主板内阻 主板工作时导通内阻P- B-  ≤5mΩ
温度保护 放电高温保护温度 75℃±4℃
  充电低温保护温度 -7℃±4℃
  充电高温保护温度 55℃±4℃
  温度保护延时 3±1S
工作温度 工作温度 -20~+85℃
储存温度 储存温度 -20~+125℃
PCBA尺寸 底板+元器件 70×55(高度10mm)
排线 PIN 长  MM PH/14P 长300mm
主IC方案 SH367008BAB

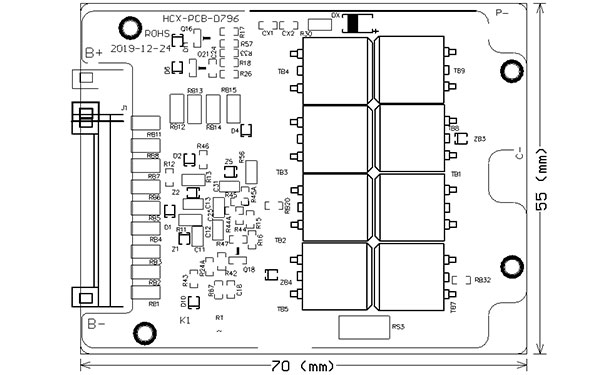

2.PCB尺寸图
PCB尺寸图
根据客户可选 K1接开关 断开关放电,闭合开。断开关时如果在充电放电MOS会发热.
PCBA尺寸70×55(高度10mm)

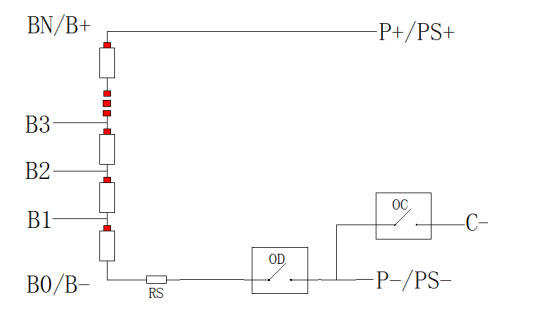

示意图 : 方框图
示意图

3.接口定义
接口 符号说明
PACK-(P-) 放电时接负载负极.此接口为大电流接口,请根据负载电流选用合适规格的线材
BATT-(B-) 接电池负极.此接口为大电流接口请根据负载电流选用合适规格的线材
C- 接充电器负极.此接口为大电流接口请根据负载电流选用合适规格的线材
3.7V(B1) 第1节电芯正极第2节电芯负极3.7V
7.4V(B2) 第2节电芯正极第3节电芯负极7.4V
11.1V(B3) 第3节电芯正极第4节电芯负极11.1V
-------- ---------------------
B+ 第13节电芯正极
PACK+(P+)/B+ 充电时接电源正极,放电时接负载正极.此接口为大电流接口,请根据负载电流选用合适规格的线材

4.关键元件清单PCB Parts list
物料规格 用量 位号
70*55*1.6MM/FR-4/绿油白字喷锡 1 PCB底板
MOSFET/CRSS052N08NP/85V/120A/RDS≤5.2mΩ/TO-263 6
IC/ SH367008-BAB 1 U2

5.注意事项
1 在客户端首次使用和装配保护板时请检查保护板是否有外观不良,配件是否完整,并保留好产品标识标签,以便于产品追朔。
2 动力电池保护板对静电敏感,客户在装配时请确保先作好静电防护。保护板受静电损伤会有不可预期的不良理象导致保护板不能正常工作。
3测试PACK,当组装好PACK后可作相应的充放电测试(电压电流值需在额定范围内,如规格书中的具体参数要求);请不要使用电池老化柜对电池组各节电压进行测试,否则有可能损坏保护板和电芯。
4针对保护板有/没有0V充电功能,当电池组出现0V情况时,电池性能将严重退化,甚至有可能损坏。为了不损坏电池,用户在长期不使用时需定期充电以补充电量,而在使用时当放完电后需在12小时内及时充电,防止电池组因自耗电而放至0V。
5 程序写入:对带BMS通信的保护板时,需根据相应的芯片或程序资料进行,我司通常只对芯片写入底层 的参数,如客户需要完整的通信,必须提供相应的参数要求,或者自行写入。
6 针对带五金片(作点焊工艺)的保护板,客户需确认设备的接地和静电防护,否则将会导致保护板失效的可能。
7 针对我司自行开发的产品作升级或换代时可不经预告作相应的变更。客户需向我司市场部咨询了解或访问我司网站。
