4串铁锂同口100A电池保护板方案

  保护板定制     |      2017-12-22 08:46
产品名称:4串铁锂同口100A电池保护板
规格型号:HCX-D881
物料编码: D881LF04S100A
产品描述:TI BQ4050/充放100A/有均衡/带温度NTC探头/过流300A

一.技术参数Technical Parmeter

项 目 规 格 描 述 参 数 备 注
产品型号 D881LF04S100A-01 4S-100A工作电流 同口
电压 充电电压 14.4V
电流 最大持续充电电流 100A
  最大持续放电电流 100A
  静态电流(自耗电) ≤300μA
过充保护 过充检测电压 3.75±0.025V
  过充检测延时时间 1-2S
  过充恢复电压 3.55±0.025V
过放保护 过放检测电压 2.50±0.05V
  过放检测延时时间 1-2S
  过放恢复电压 2.90±0.1V
过流保护 放电过流1 150±10A
  过流延时时间1 15S±5S
  放电过流2 300±20A
  过流延时时间2 1S-3S
  放过流恢复条件 断开负载或者充电激活
  充电过流 150±10A
  过流延时时间 1S±500ms
短路保护 短路保护电流 ≥1000A  电芯短路实测为准
  短路保护检测延时时间 500-1000uS
  短路保护回复条件 断开负载/充电激活
均衡 单节电芯均衡电压 3.5V±0.020V
  单节电芯均衡电流 35mA±10mA
主板内阻 主板工作时导通内阻 ≤1.0mΩ
温度保护 充电高温保护 55℃±2℃
  放电高温保护 75℃±2℃
  充电低温保护 0℃±2℃
  放电低温保护 -20℃±2℃
工作温度 工作温度 -20~+65℃
储存温度 储存温度 -20~+85℃
PCBA尺寸 底板+元器件 202*90*20mm
排线 PIN 长  MM PH5PIN

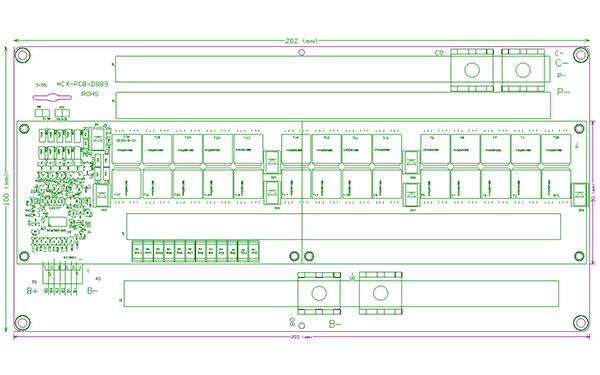

二.尺寸dimensions (unit: mm)  长宽公差0.2mm,厚度1.6mm 公差±0.15mm
电池保护板

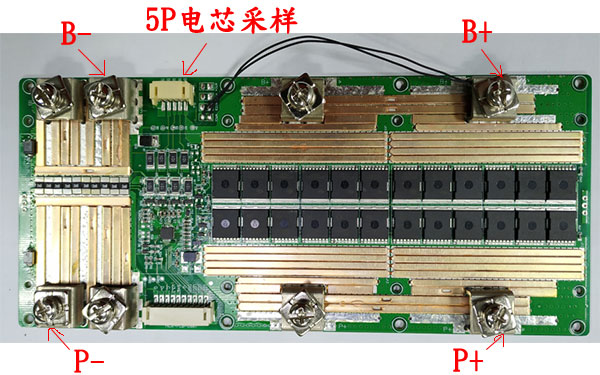

三.焊盘描述
焊盘描述

四.关键元件清单PCB Parts list:
项次 物料规格 用量 位号
1 PCB 202*90*2.0mm/FR-4/双面 1 底板
2 MOSFET/NCE40H32LL/40V /1.3mΩ/320A /N管 /TOLLA/NCE 18 T
3 TI/BQ4050 1 U1

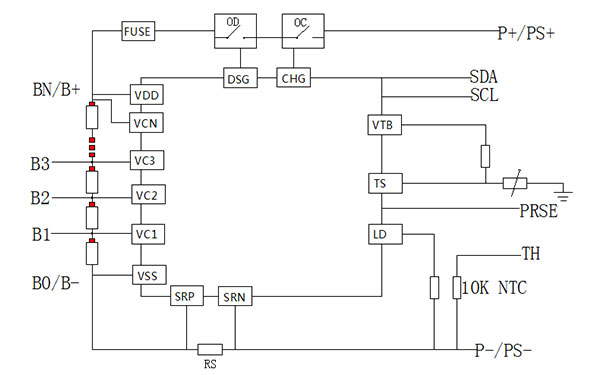

五.接线示意图 : 方框图
示意图
