3-20串铁锂30A锂电池保护板方案

 保护板定制     |      2021-05-04 11:42
产品名称:4串铁锂30A锂电池保护板
规格型号:HCX-PCB-D555
物料编码: D555LF04S30A
产品描述:支持3-20串3.7V/3.2V电池,支持高达30A连续充放电电流。本保护板具有单串电芯过压、欠压、放电过流,高低温和短路等硬件保护功能,本保护板支持标准2端口接线方式。
保护参数:
1.电压保护Voltage protection

项目ITEM: 保护值Protection thresholds:
额定电压 14.4 TBD
过充电检测电压Over-charge detection voltage (per cell) 3.90± 25mV (per cell) V
过充电延时间Over-charge detection delay time 1± 0.3 S
过充电恢复电压 Over-charge release voltage (per cell) 3.70± 50mV (per cell) V
过放电检测电压Over-discharge detection voltage (per cell) 2.0± 50mV (per cell) V
过放电延时间Over-discharge detection delay time 1± 0.3 S
过放恢复电压Over-discharge release voltage (per cell) 2.4± 100mV (per cell) V
2.电流保护Current protection
项目ITEM: 保护值Protection thresholds:
硬件放电过流检测 1 75A ±10A
过电流1延时Over-current detection delay time 1 700±150 ms
过电流2检测电流Over-current detection 2 150A ±20A
过电流2延时Over-current detection delay time 2 90±20 ms
短路保护SCD detection >300A (以实际短路测试为准)
负载短路检测延迟时间SCD delay time 360 uS
电过流/短路保护恢复 移除负载 恢复
3.温度值Temperature thresholds
项目ITEM: 保护值Protection thresholds:
充电高温温度保护OTC /
放电高温温度保护OTD /
充电低温温度保护UTC /
放电低温温度保护UTD /
4.均衡
均衡开启电压  //    V
均衡电流 //± 20mA
P- B- 内阻 ≦10mΩ
5.PCB尺寸图
PCB尺寸图
PCB尺寸:60×95(高度12mm)   静态电流≦30μA   最大持续充电电流30A     最大持续放电电流30A

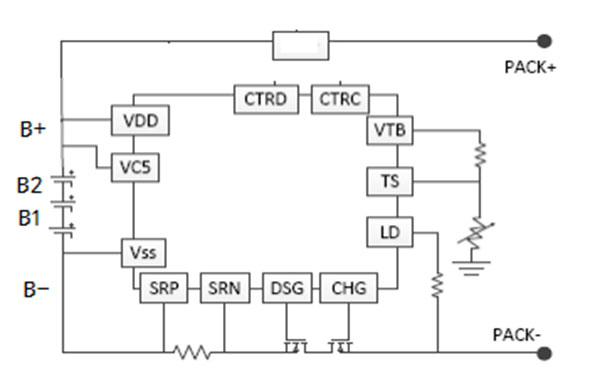

6.示意图 : 方框图
示意图
7.接口定义
接口 符号说明
PACK-(P-) 充电时接电源负极,放电时接负载负极.此接口为大电流接口,请根据负载电流选用合适规格的线材
BATT-(B-) 接电池负极.此接口为大电流接口请根据负载电流选用合适规格的线材
3.7V(B1) 第1节电芯正极第2节电芯负极3.7V
7.4V(B2) 第2节电芯正极第3节电芯负极7.4V
11.1V(B3) 第3节电芯正极第4节电芯负极11.1V
............ .............................
B+
PACK+(P+)/B+ 充电时接电源正极,放电时接负载正极.此接口为大电流接口,请根据负载电流选用合适规格的线材
8.关键元件清单PCB Parts list
HCX-PCB-D555 BQ77905 同/分口 95×60×1.6MM/FR-4 PCS 1 PCB
IC-637 bq7790508过充3.90V/过放2.0V/过流检测100mV PCS 1 U1
MOS-267 MOSFET/HY3008B/80V/100A/6.6mR/N管/TO-263/HY PCS 10
