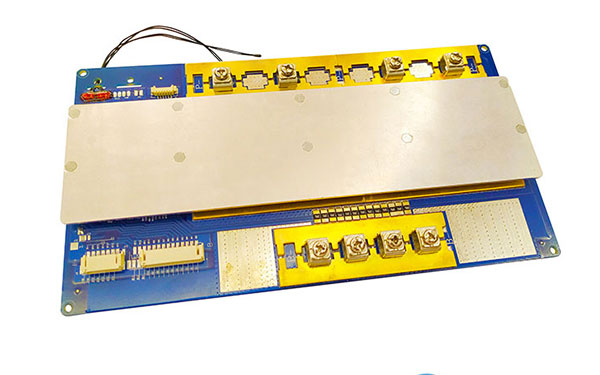

动力锂电池保护板的常见功能

 保护板百科     |      2021-04-26 10:26
动力锂电池保护板简而言之就是用于保护动力电池不受损伤以及延长动力锂电池使用寿命的一种起到保护作用的设备,既然动力电池保护板是一种能起到保护作用的板子,那么一定具有多重保护功能,但是具体有哪些大部分人都不知道。
动力锂电池保护板的常见功能

动力锂电池保护板的常见功能如下:


一、温度保护

一般在动力锂电池上都会用到,也是不可动力锂电池保护板的常见功能少的。我们主要是检测动力电池的温度来断开总开关来保护电池本身或负载。如果是在一个恒定的环境条件下,当然不会有什么问题。由于电池的工作环境是我们不可控的,太多太复杂的变化,因此不好选择。

二、短路保护

严格来讲,短路保护是一个电压比较型的保护,也就是讲是用电压的比较直接关断或驱动的,不要经过多余的处理。短路延时的设置也很关键,因为在我们的产品中,输入滤波电容都是很大的,在接触时首要时间给电容充电,此时就相当于电池短路来给电容充电。

三、电流保护

电流保护主要体现在工作电流与过电流使开关MOS断开从而保护电池组或负载。此项是保护板必不可少的,非常关键的一个保护参数。保护电流的大小与MOS的功率息息相关,因此在设计时,要尽量给出MOS能力的余量。在布板的时候,电流检测点一定要选好位置,不能只接通就行,这需要经验值。一般建议接在检测电阻的中间端。还要注意电流检测端的干扰问题,因为它的信号很容易受到干扰。

四、电压保护

电压保护是指过充、过放保护:

①动力电池要想延长寿命,保护电压就选择电池的充饱电压,甚至还要比此电压还低些。比如锰锂电池,可以选择4.18V~4.2V。因为它是多串数的,整个电池组的寿命容量主要是以容量低的那颗电池以准,小容的总是在大电流高电压工作,所以衰减加快。而大容量每次都是轻充轻放,自然衰减要慢得多了。为了让小容量的电池也是轻充轻放,所以过充保护电压点不要选择太高。这个保护延时可以做到1S,防止脉冲的影响从而保护。

②过放保护,也是与动力电池的材料有关,如锰锂电池一般选择在2.8V~3.0V。尽量要比它单颗电池过放的电压稍高点。因为,在国内生产的电池,电池电压低于3.3V后,各颗电池的放电特性完全不一,因此是提前保护电池,这样对电池的寿命是一个很好的保护。
