浅析锂电池保护板过放电的控制原理

  保护板百科     |      2021-04-27 08:52

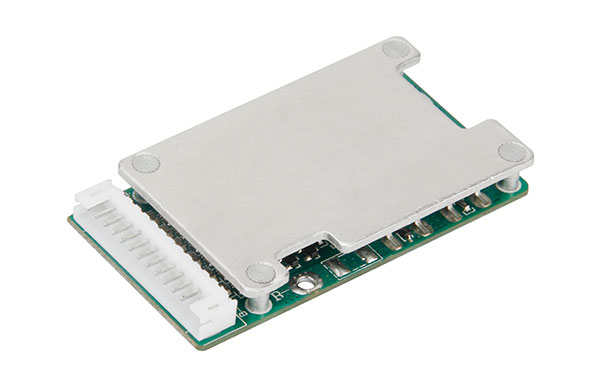

日常生活中，锂电池的使用到处可见，于是锂电池保护板也随之不断的发展。锂电池保护板，从字面上看，锂电池保护板就是对锂电池起到保护作用的保护板，是构成锂电池的核心部件。由于放电电流大、内阻低、寿命长、无记忆效应等特点，锂电池的保护板得到了广泛应用，因此作为锂电池的关键部件，锂电池的保护板受到了广泛关注，其主要的保护功能有过充保护、过放保护、过流保护、短路保护等。
锂电池保护板过放电的控制原理
一、当电芯在外接负载上放电时，电芯电压会慢慢降低，同时DW01机内部的R1电阻会实时监测电芯电压，当电芯电压降至2.3V时，DW01机会认为电芯电压已处于过放电电压状态，立即断开第1脚的输出电压，使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。在此期间，电芯的B-和保护板的P-之间是断开的。也就是，电芯的放电电路被切断，电芯将停止放电。保护板处于过放电状态，并一直保持着。

二、等到保护板的P与P-间接上充电电压相同时，DW01经B-检测到充电电压后，立即停止过放电状态，再输出第一脚的高电压，使8205A内的过放电控制管导通，即电芯的B-再次与保护板的P-再次接上，电芯通过充电器直接充电。

以上两点就是锂电池保护板过放电的保护控制原理，使用锂电池保护板在一定程度上可以减轻因锂电池不必要的故障而给使用者带来的损失。如欲了解更多锂电池保护板相关资讯，欢迎致电锂电池保护板厂商或登录本网站查询有关锂电池保护板资讯。
